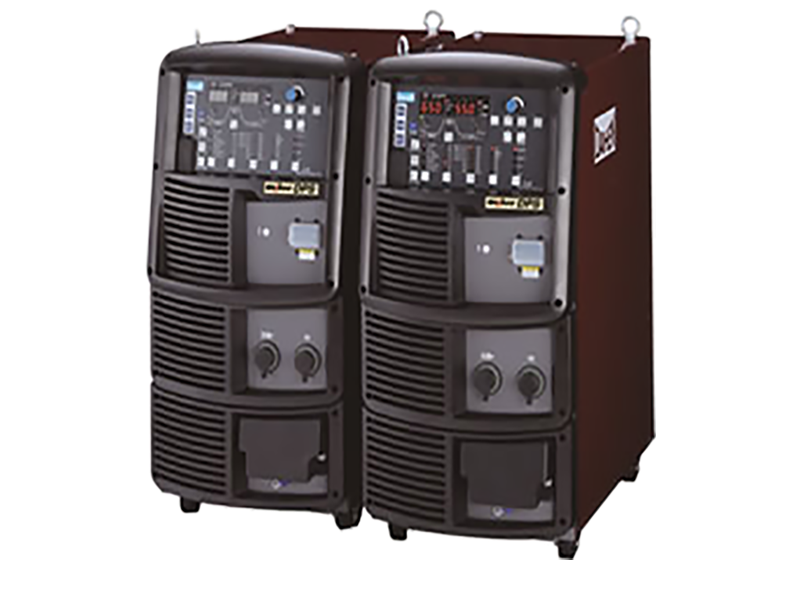

OTC焊機WB-DPS

厚板高效焊接新技術

厚板Darc焊機MAGD-ARC

厚板高效焊接新技術，熔深大，速度快，效率高，成型好，適用廣泛。

全國熱線

400-101-3809

厚板Darc焊機

電源設備容量及連接電纜

項目
 規格
機型
 WB-DPS(單臺)注1
電源電壓
 380V±10%
相數
 三相
設備容量
 30kVA以上
配電箱
 保險絲 50A
漏電保護/無保險絲閘刀 注2
 50A
輸入側電纜 注3
 22㎡以上(M6)
母材側電纜 注4
 60㎡以上
接地線(D種接地) 注5
 14㎡以上(M6)

1每一臺電源中請裝一個帶保險絲的開關或開關閘刀

2使用閘刀時，請使用（電機專用品 ）

3（）是焊機端子的尺寸

4每臺焊機都需要一根

5()內是焊機端子的尺寸

手工焊規格

品名 頊目 規格
焊接電源 形  式 WB-DPS
額定輸入電壓 380V(50/50Hz共用)
輸入電壓范 圍 342V-460V
相數 三相
額定功率 29.9kVA (27.5kW) 24.9kVA (22.8kW) 45.6kVA (42.0kW) 50.3kVA (46.4kW)
焊接方法 D-Arc （單臺） 直流 （單臺） D-Arc （2臺井聯） 直流 （2臺并聯）
額定使用率 50% 60% 100% 100%
額定使用電流 500A 650A 750A
額定負 載電壓 45V     39V
 55V
輸出電流范 圍 30A-500A 50A-650A  50A-750A
額定輸出電壓范 圍 15.5V-45V 16.5V-55V
最高負載電壓 109V
防護等級 IP23
外形尺寸(不含吊環) W395xD710xH810(不含吊環)
質量 79kg（單臺）
送絲機 型號 CMW-7403-C
適用焊絲直徑 注6 1.2, (1.4),1.6
額定送絲速度 22m/分
外形尺寸 W254xD611xH393mm
質量 14kg
焊槍 型號 BTW500-50(30)
適用焊絲直徑 注6 (1.2),(1.4),1.6mm
額定電流 CO2X：500A MAG:450A
使 用 率 100%
冷卻方式 水冷
電纜長度 5m (3m)
送絲機電纜 型號 BKPT-9512
截面積 95mm2
母材電纜 型號 BKPT -9512
截面積 95mm2
并列連接用電纜 型號 BKPT-7002
截面積 70mm2
并列連接用通信電纜 型號 BKCDP-01
送絲裝置側控制電 纜 型號 BKCPJ-1010
氣體流量計 型號 W-50FL-Ar
額定氣體流量 502/分
水箱         型   號       WRC-600A2
