  • OTC焊接機器人FD-V50系列
OTC機器人FD-V50系列
OTC多用途搬運機器人，適合各種用途；
OTC垂直多關節6軸焊接機器人。
全國熱線

400-101-3809

產品·介紹

好口碑源自韋爾迪對品質的執著

OTC焊接機器人

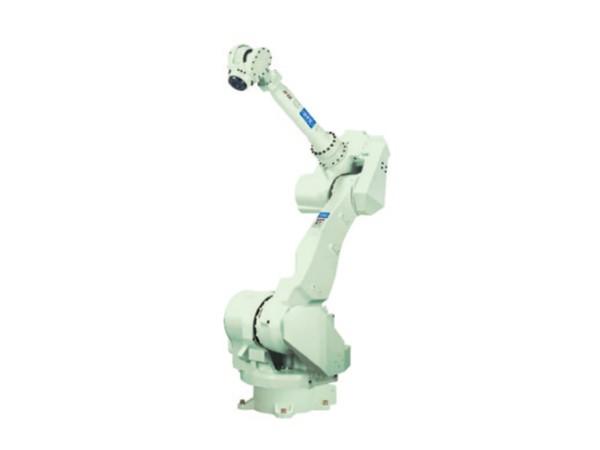

OTC焊接機器人FD-V50系列
   OTC多用途搬運機器人，適合各種用途 。
   OTC垂直多關節6軸焊接機器人 。



產品·參數

好口碑源自韋爾迪對品質的執著

名稱 NV50
規格 垂直多關節
軸數 6
最大可搬重量 50KG
位置重復精度 ±0.07mm
驅動方法 AC伺服馬達
驅動容量 14750W
位置重復精度 絕對值編碼器
動作范圍 基本軸 J1(旋轉) ±165°
J2(前后) +80°~-135°
J7(旋轉2) -
J3(上下) +260°~-146°
手臂軸 J4(回轉) ±360°
J5(擺動) ±125°
J6(扭轉) ±450°
最大速度 基本軸 J1(旋轉) 3.14rad/s {180°/s}
J2(前后) 3.14rad/s {180°/s}
J7(旋轉2) -
J3(上下) 3.14rad/s {180°/s}
手臂軸 J4(回轉) 4.45rad/s {255°/s}
J5(擺動) 4.45rad/s {255°/s}
J6(扭轉) 6.46rad/s {370°/s}
手臂負荷能力 允許扭矩 J4(回轉) 210N·m
J5(擺動) 210N·m
J6(扭轉) 130N·m
允許慣性矩 J4(回轉) 30kg·m2
J5(擺動) 30kg·m2
J6(扭轉) 12kg·m2
機器人動作范圍截面面積 7.4m2x330°
使用環境條件 溫度：0~45℃、濕度：   20~80%RH （無結露）
本體重量 640kg
第3軸可載重量 最大15kg （注1）
安裝方法 地面
本體顏色 白色（芒賽爾色標10GY9/1）
防護等級 -

注）1、根據手腕軸的搭載重量不同，可搭載的重量也會有不同
