  • 安川SP235焊接機器人系列
安川SP235焊接機器人系列

yaskawa機器人通過高速動作，提高生產性作出貢獻確保的下部動作范圍

適合高密度配置減少了機器人與控制柜間的電纜線數，

yaskawa機器人提升了維護性的同時提供簡潔的服務


全國熱線

400-101-3809

產品·介紹

好口碑源自韋爾迪對品質的執著

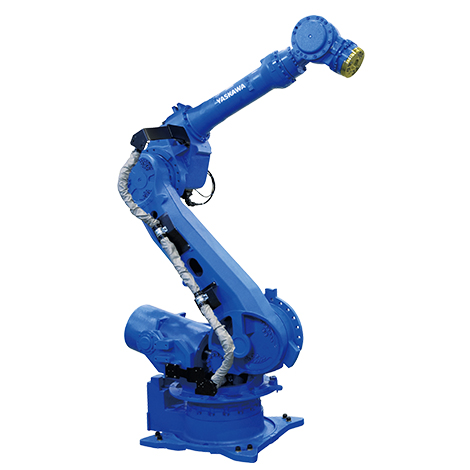

yaskawa機器人

resource/images/bad97780ffd64a909bd49d387d6134e7_8.jpg
  6軸垂直多關節型
  負載：235Kg
  動態范圍：2710mm
  控制柜：YRC1000
  用途：點焊、搬運



產品·參數

好口碑源自韋爾迪對品質的執著


yaskawa機器人通過高速動作，提高生產性作出貢獻確保的下部動作范圍

適合高密度配置減少了機器人與控制柜間的電纜線數，

yaskawa機器人提升了維護性的同時提供簡潔的服務

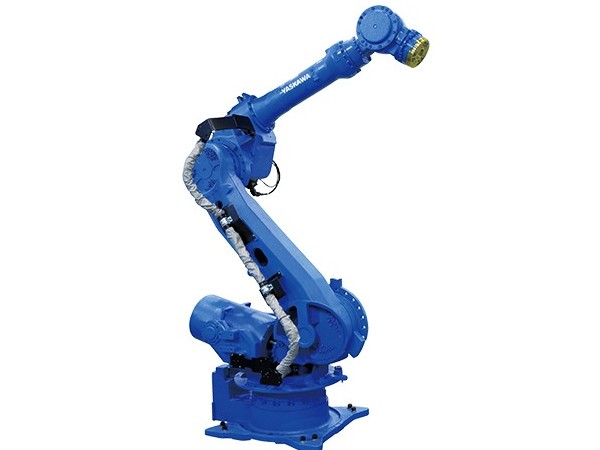

標準規格 MOTOMAN-SP235
電纜處理專用法蘭盤 無 有
型號 YR-1-06VX250-A00
構造 垂直多關節型（6個自由度）
可搬質量*1 手首部 250kg 235kg
U軸上 50kg
最大可達 2710mm
重復定位精度*2 ±0.2mm
動作范圍 S軸（旋轉） -180°- +180°
L軸（下臂） -60°- +76°
U軸（上臂） -77.8°- +197°
R軸（手腕旋轉） -360°- +360° -205°- +205°
B軸（手錠擺動） -125°- +125° -120°- +120°
T軸（手腕回轉） -360°- +360° -180°- +180°
最大速度 S軸（旋轉） 1.75rad/s, 100°/s
L軸（下臂） 1.57rad/s, 90°/s
U軸（上臂） 1.69rad/s, 97°/s
R軸（手腕旋轉） 2.09rad/s, 120°/s
B軸（手腕擺動） 2.09rad/s, 120°/s
T軸（手腕回轉） 3.32rad/s, 190°/s
容許力矩 R軸（手腕旋轉） 1385N.m 1333N.m
B軸（手腕擺動） 1385N.m 1333N.m
T軸（手腕回轉） 735N.m
容許慣性力矩 （GD2/4 ） R軸（手腕旋轉） 317kg.m2 315kg.m2
B軸（手腕擺動） 317kg.m2 315kg.m2
T軸（手腕回轉） 200kg.m2 200kg.m2
本體質量 1345kg
防護等級 本體:IP54，手腕軸:IP67
安裝環境 溫度 0° - +45°
濕度 20% - 80%RH (無結露)
震動 4.9m/s2(0.5G)以下
其他 不可有引火性及腐蝕性氣體，液體遠離電氣噪音源
電源容量*3 5.0kVA
安裝方式*4 置地式
用途 點焊、搬運
備注 *1 : JIS B 8432為基準。
*2 : 記載了巨軸的動作范圍而不是對地基準。
*3 : 因用途，動作模式而異。
（注）本表是以SI單位系為記載。



*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。

*4：無裝備電纜時的值。


場景·案例

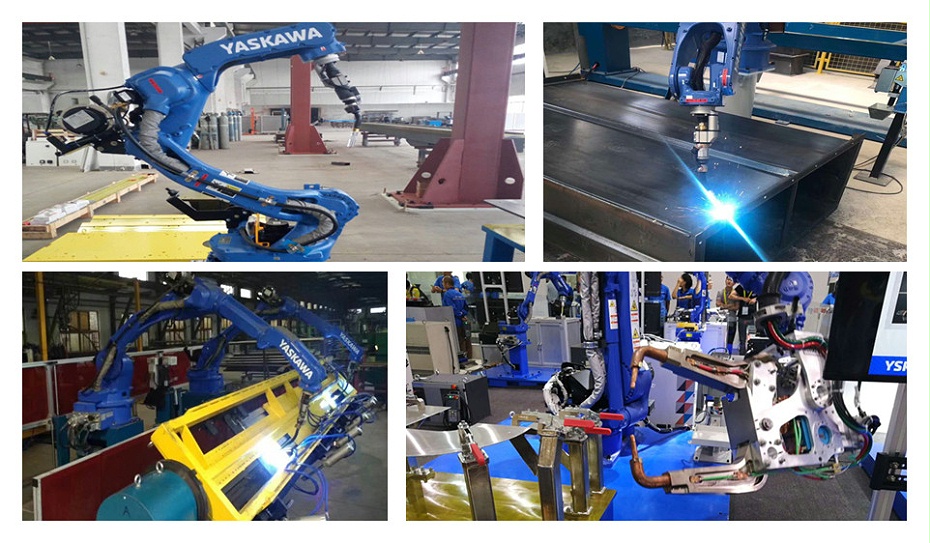

安川機器人焊接場景案例



焊接·效果

機器人焊接效果4
